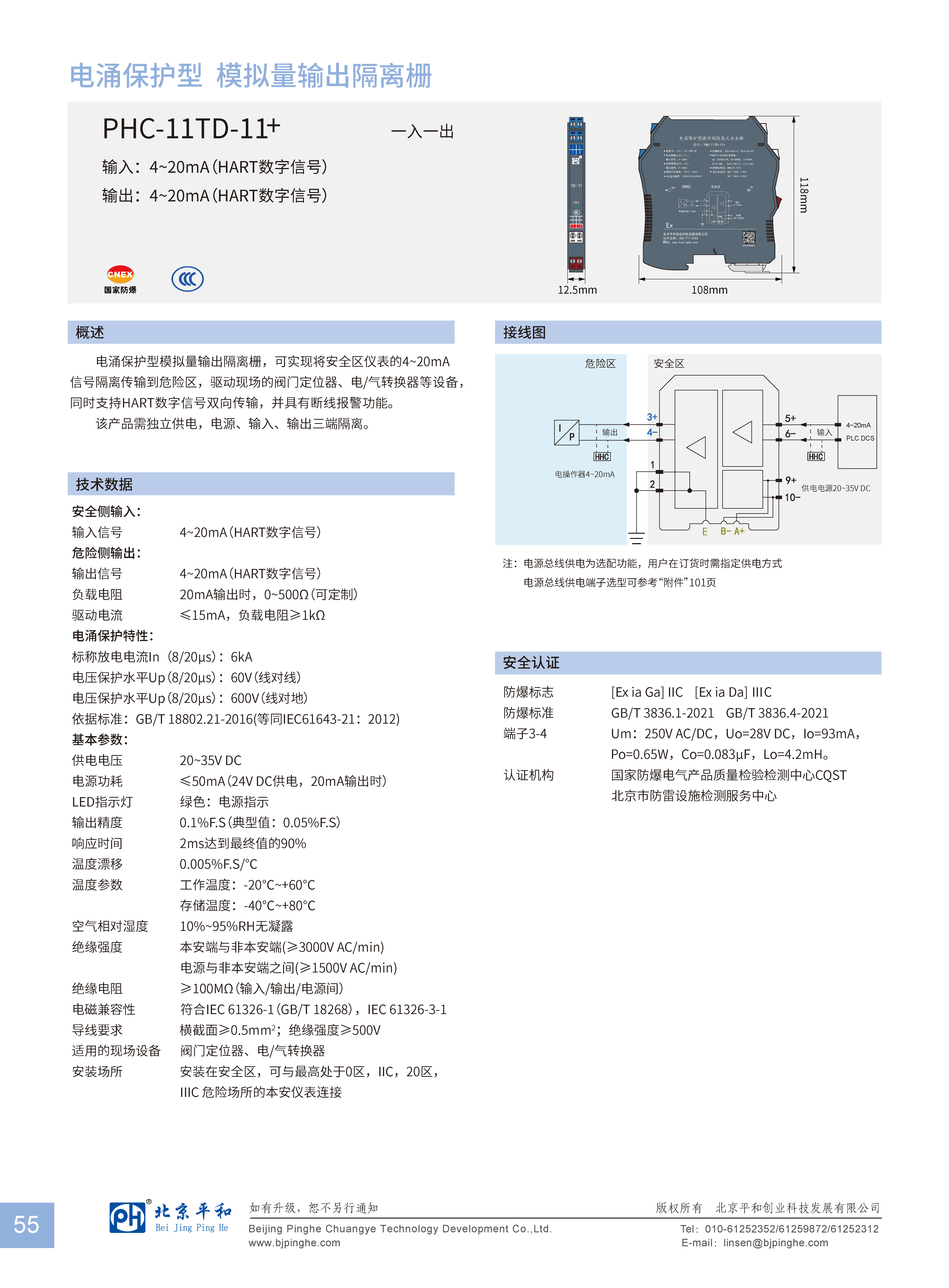

電涌保護型模擬量輸出隔離柵
PHC-11TD-11+ 一入一出
輸入: 4~20mA (HART數字信號)
輸出: 4~20mA (HART數字信號)
概述
電涌保護型模擬量輸出隔離柵，可實現將安全區儀表的4~20mA信號隔離傳輸?shù)轿ｋU(xiǎn)區，驅動現場的閥門定位器、電/氣轉換器等設備，同時支持HART數字信號雙向傳輸。
電涌保護型模擬量輸出隔離柵，可實現將安全區儀表的4~20mA信號隔離傳輸?shù)轿ｋU(xiǎn)區，驅動現場的閥門定位器、電/氣轉換器等設備，同時支持HART數字信號雙向傳輸。
該產品需獨立供電，電源、輸入、輸出三端隔離。
| 安全側輸入 |
輸入信號 4~20mA（HART數字信號）
|
|---|---|
| 危險側輸出 |
輸出信號 4~20mA（HART數字信號）
負載電阻 20mA輸出時，0~500Ω（可定制）
驅動電流 ≤15mA，負載電阻≥1kΩ
|
| 電涌保護特性 |
標稱放電電流In（ 8/20μs）：6kA
電壓保護水平Up（8/20μs）：60V（線對線）
電壓保護水平Up（8/20μs）：600V（線對地）
依據標準：GB/T 18802.21-2016(等同IEC61643-21：2012)
|
| 供電電壓 | 20~35V DC |
| 電源功耗 | ≤50mA（24V DC供電，20mA輸出時） |
| LED指示燈 | 綠色：電源指示 |
| 輸出精度 | 0.1%F.S（典型值：0.05%F.S） |
| 響應時間 | 2ms達到最終值的90% |
| 溫度漂移 | 0.005%F.S/℃ |
| 溫度參數 |
工作溫度：-20℃~+60℃
存儲溫度：-40℃~+80℃
|
| 空氣相對濕度 | 10%~95%RH無凝露 |
| 絕緣強度 |
本安端與非本安端(≥3000V AC/min) 電源與非本安端之間(≥1500V AC/min) |
| 絕緣電阻 | ≥100MΩ(輸入/輸出/電源間) |
| 電磁兼容性 | 符合IEC61326-1(GB/T 18268)，IEC 61326-3-1 |
| 導線要求 | 橫截面≥0.5mm²; 絕緣強度≥500V |
| 適用的現場設備 | 閥門定位器、電/氣轉換器 |
| 安裝場所 | 安裝在安全區，可與最高處于0區，llC，20區,IIIC危險場所的本安儀表連接 |
