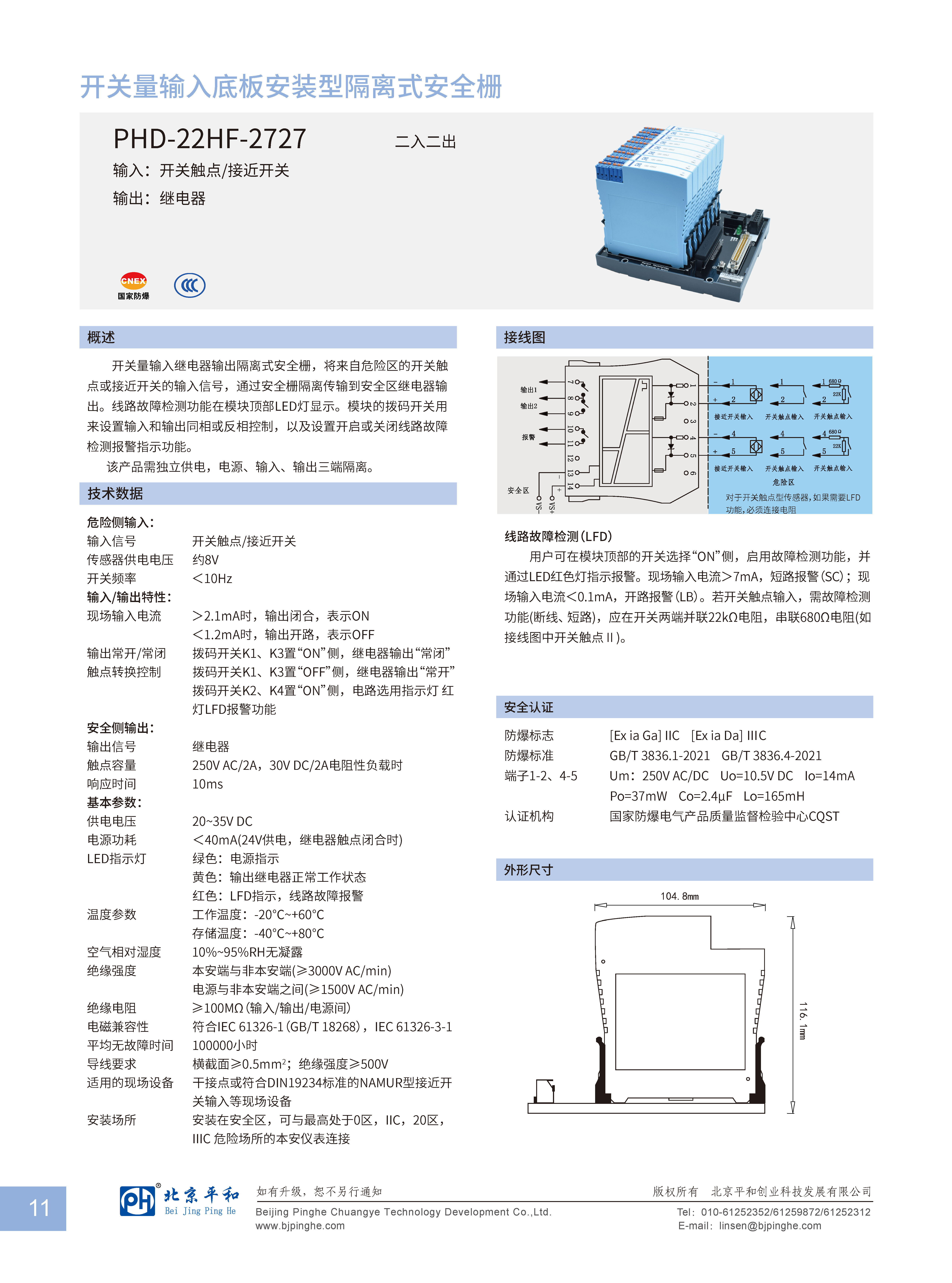

開關量輸入隔離式安全柵 PHD-22HF-2727
概 述
底板安裝型隔離式安全柵：PHD-22HF-2727，將來自危險區的開關觸點或接近開關信號，通
過安全柵隔離傳輸?shù)桨踩珔^(qū)繼電器輸出。線路故障檢測通過單獨的繼電器輸出（選配），并在
模塊頂部LED燈顯示。模塊的開關用來選擇通道的相位和是否需要線路故障檢測功能。
該產品需獨立供電，電源、輸入、輸出三端隔離。
| 供電電壓 | 20-35VDC，功耗<1.5W |
|---|---|
| 輸入信號 | 開關觸點/接近開關 |
| 現場傳感器側供電電壓 | 8V |
| 信號輸入特性 | 現場輸入電流：>2.1mA時，表示ON；現場輸入電流：<1.2mA時，表示OFF 開關滯后作用：0.2ms |
| 繼電器輸出特性 | 響應時間：20ms，驅動能力：250VAC/2A，30VDC/2A電阻性負載時 |
| 輸出常開/常閉觸點轉換控制 |
撥碼開關K1、K3置“ON”側，繼電器輸出“常閉”
撥碼開關K1、K3置“OFF”側，繼電器輸出“常開”
撥碼開關K2、K4置“ON”側，電路選用指示燈紅燈報警功能
|
| 指示燈報警功能 |
現場輸入電流>7mA，短路報警(SC)，現場輸入電流<0.1mA，開路報警（LB)

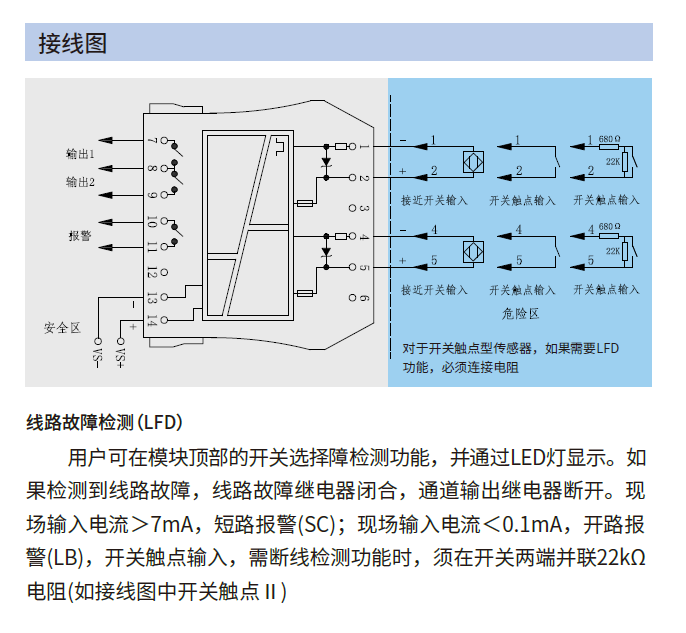

開關觸點輸入，需斷線檢測功能時，須在開關兩端并聯10KΩ電阻(如下圖接線圖中開關觸點Ⅱ)
|
| 輸入輸出路數 | 二路輸入，二路輸出 |
| 適用的現場設備 | 干接點或符合DIN 19234標準的 NAMUR型接近開關等 |
| 溫度參數 | 工作溫度：-20℃-+60℃，存儲溫度：-40℃-+80℃ |
| 空氣相對濕度 | 10%~95%RH無凝露 |
| 絕緣強度 | 本安端與非本安端(≥3000VAC/min)；電源與非本安端之間(≥1500VAC/min) |
| 絕緣電阻 | ≥100MΩ(輸入/輸出/電源間） |
| 外形尺寸 | 厚12.5mmx寬108mmx高118mm |
| 電磁兼容性 | 符合IEC 61326-1 (GB/T 18268)，IEC 61326-3-1 |
| 防爆標志 | [Exia Ga]IIC |
| 功能安全認證 | SIL3 符合 IEC 61508 EN 61511標準 |
| 認證機構 | 國家防爆電氣產品質量監督檢驗中心CQST認證 |
| 認證參數(端子3-4，1-2之間) | Um=250V Uo=10.5V Io=15mA Co=1.7μF Lo=150mH Po=39.4mW |
| 安裝場所要求 | 可與具有ⅡA、ⅡB、ⅡC危險氣體的0區本安儀表相連接 |
