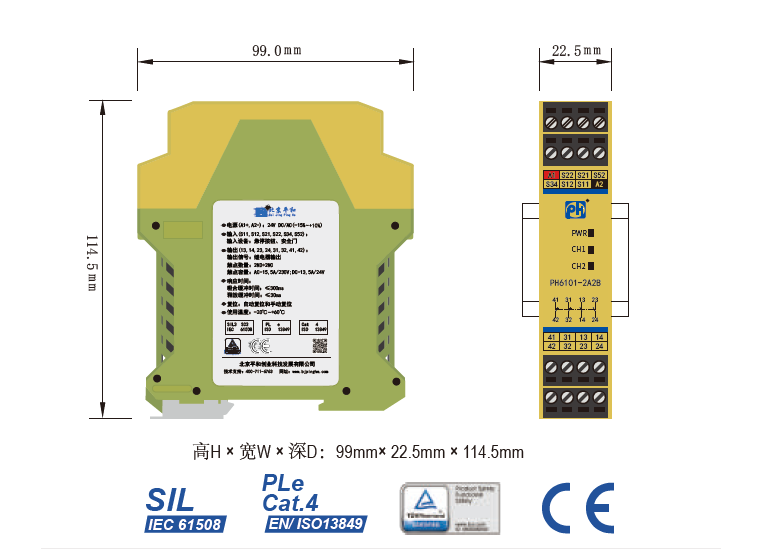

PH6101-2A2B
PH6101-2A2B是一款安全繼電器控制模塊，適用于急停按鈕、安全門控制開關輸入，具有2路常開(NO)安全輸出觸點和2路常閉(NC)輔助輸出觸點的安全繼電器。它支持單、雙通道操作，手動或自動復位，并具有通道間短路監控功能。
PH6101-2A2B
適用于急停按鈕，安全門控開關，DO信號輸入
產品特性
支持單、雙通道操作
支持單、雙通道操作
支持自動復位和手動復位
通道間短路監控
| 供電電壓 | 24V DC/AC |
|---|---|
| 電壓容差 | 0.85~1.1 |
| 交流頻率 | 50Hz~60Hz |
| 電流損耗 | ≤90mA(24V DC)；≤240mA(24V AC) |
| 輸入電流 | ≤50mA (24V DC) |
| 導線電阻 | ≤15Ω |
| 輸入設備 | 急停按鈕，安全門控開關，DO信號 |
| 觸點數量 | 2NO+2NC |
| 觸點材料 | AgSnO2+0.2µm Au |
| 觸點熔絲保護 |
10A gL/gG NEOZED(常開觸點) 6A gL/gG NEOZED(常閉觸點) |
| 切換容量(EN60947-5-1) | AC-15，5A/230V；DC-13，5A/24V |
| 觸點機械壽命 | 10^7次以上 |
| 吸合緩沖時間 |
自動復位 : ≤300ms 手動復位 : ≤150ms |
| 釋放緩沖時間 |
急停操作 : ≤30ms
電源失效 : ≤100ms
|
| 恢復時間 |
急停操作 : ≤30ms
電源失效 : ≤100ms
|
| 電源短時中斷 | 20ms |
| 電磁兼容 | EN 60947, EN 61000-6-2, EN 61000-6-4 |
| 振動頻率 | 10Hz~55Hz |
| 振動幅度 | 0.35mm |
| 使用溫度 | -20℃~+60℃ |
| 儲存溫度 | -40℃~+85℃ |
| 相對濕度 | 10%~90% |
| 海拔高度 | ≤2000m |
| 過壓等級 | Ⅲ |
| 額定絕緣電壓 | 250V AC |
| 額定沖擊電壓 | 6000V (1.2/50μs) |
| 絕緣強度 | 1500V AC, 1min |
| 電氣間隙和爬電距離 | EN 60947-1 |
| 安全完整性等級 | SIL3 |
| 性能等級 | 符合標準 EN ISO13849, PLe |
| 安全類別 | 符合標準 EN ISO13849, Cat.4 |
