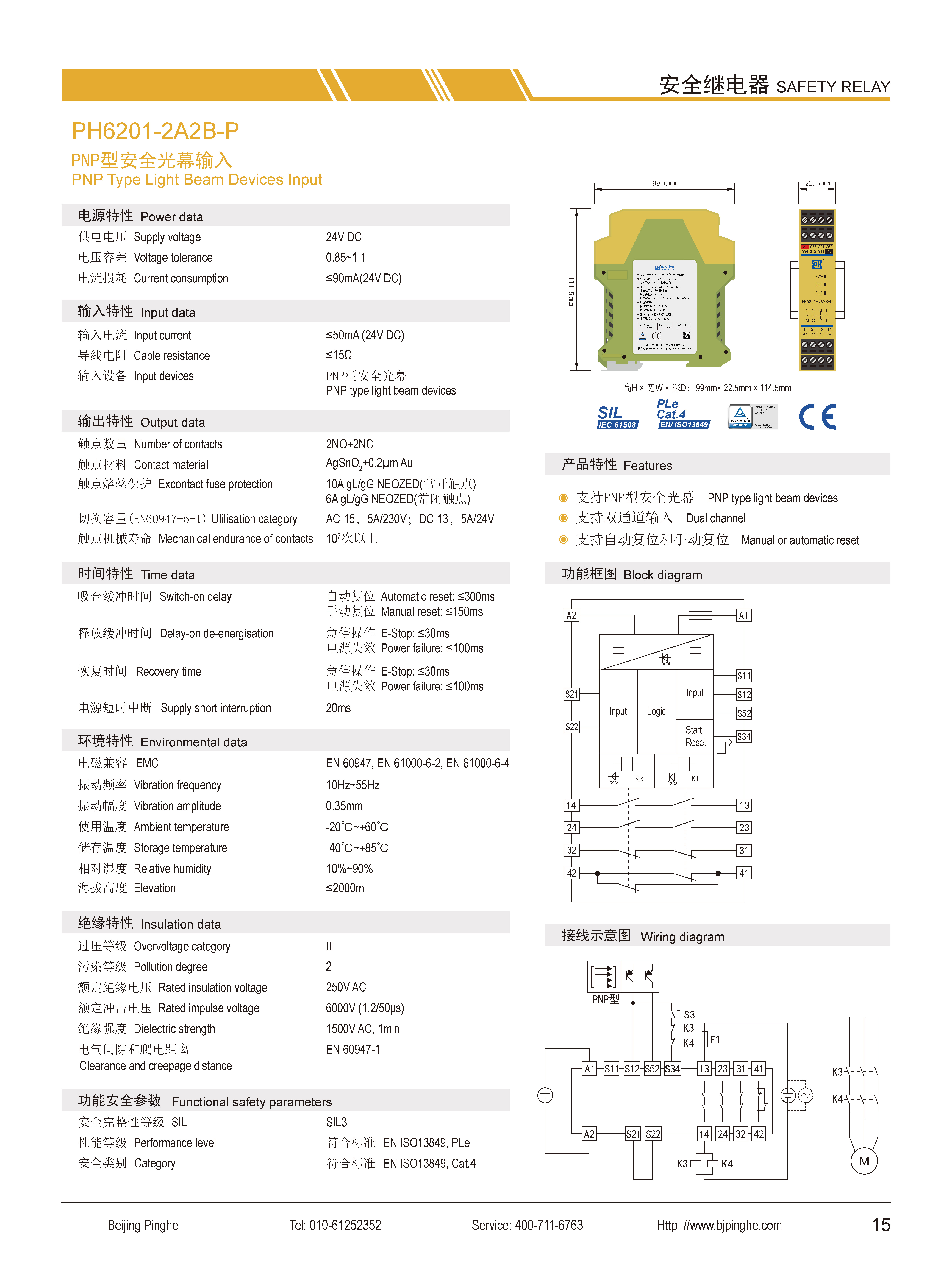

PH6201-2A2B-P
PH6201-2A2B-P是一款安全繼電器控制模塊，適用于PNP型安全光幕輸入，具有2路常開(NO)安全輸出觸點和2路常閉(NC)輔助輸出觸點的安全繼電器。它支持單、雙通道操作，手動或自動復位，并具有通道間短路監控功能。
PH6201-2A2B-P
PNP型安全光幕輸入
產品特性
支持PNP型安全光幕
支持PNP型安全光幕
支持雙通道輸入
支持自動復位和手動復位
| 供電電壓 |
24V DC
|
|---|---|
| 電壓容差 |
0.85~1.1
|
| 電流損耗 |
≤90mA(24V DC)
|
| 輸入電流 |
≤50mA (24V DC)
|
| 導線電阻 |
≤15Ω
|
| 輸入設備 |
PNP型安全光幕
|
| 觸點數量 |
2NO+2NC
|
| 觸點材料 | AgSnO2+0.2µm Au |
| 觸點熔絲保護 |
10A gL/gG NEOZED(常開觸點) 6A gL/gG NEOZED(常閉觸點) |
| 切換容量(EN60947-5-1) |
AC-15，5A/230V；DC-13，5A/24V
|
| 觸點機械壽命 | 10^7次以上 |
| 吸合緩沖時間 |
自動復位 : ≤300ms 手動復位 : ≤150ms |
| 釋放緩沖時間 |
急停操作 : ≤30ms
電源失效 : ≤100ms
|
| 恢復時間 |
急停操作 : ≤30ms
電源失效 : ≤100ms
|
| 電源短時中斷 |
20ms
|
| 電磁兼容 |
EN 60947, EN 61000-6-2, EN 61000-6-4
|
| 振動頻率 |
10Hz~55Hz
|
| 振動幅度 |
0.35mm
|
| 使用溫度 |
-20℃~+60℃
|
| 儲存溫度 | -40℃~+85℃ |
| 相對濕度 |
10%~90%
|
| 海拔高度 |
≤2000m
|
| 過壓等級 |
Ⅲ
|
| 污染等級 | 2 |
| 額定絕緣電壓 |
250V AC
|
| 額定沖擊電壓 |
6000V (1.2/50μs)
|
| 絕緣強度 |
1500V AC, 1min
|
| 電氣間隙和爬電距離 |
EN 60947-1
|
| 安全完整性等級 |
SIL3
|
| 性能等級 |
符合標準 EN ISO13849, PLe
|
| 安全類別 |
符合標準 EN ISO13849, Cat.4
|
