PHD-22TD-2121
二入二出 模擬量輸入 隔離式安全柵
-
通道數：
二進二出
-
輸入：
二、三線制變送器或電流源(HART)輸入
-
輸出：
4-20mA(HART)
模擬量輸入隔離式安全柵
PHD-22TD-2121 二入二出
輸入: 二、三線制變送器或電流源(HART數字信號)
輸出: 4~20mA (HART數字信號)
概述
模擬量輸入隔離式安全柵為危險區域的二、三線制變送器提供隔離供電，變送器或電流源產生的4~20mA信號，從危險區傳送到安全區輸出，從而驅動安全區域的負載。對于二、三線制變送器或電流源信號，該安全柵支持疊加到4~20mA信號上的HART數字信號雙向通訊，并具有斷線報警功能。
模擬量輸入隔離式安全柵為危險區域的二、三線制變送器提供隔離供電，變送器或電流源產生的4~20mA信號，從危險區傳送到安全區輸出，從而驅動安全區域的負載。對于二、三線制變送器或電流源信號，該安全柵支持疊加到4~20mA信號上的HART數字信號雙向通訊，并具有斷線報警功能。

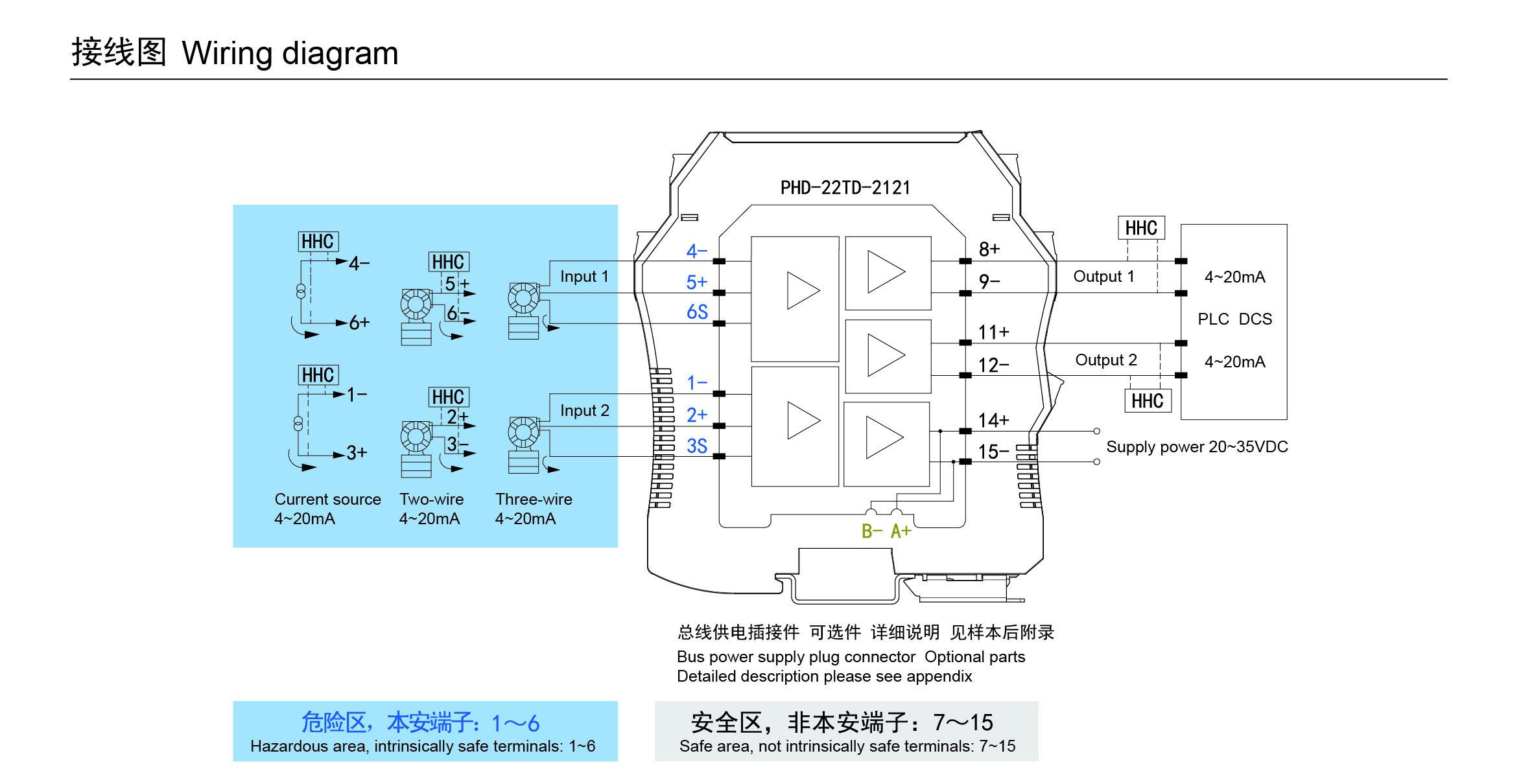

該產品需獨立供電，電源、輸入、輸出三端隔離。

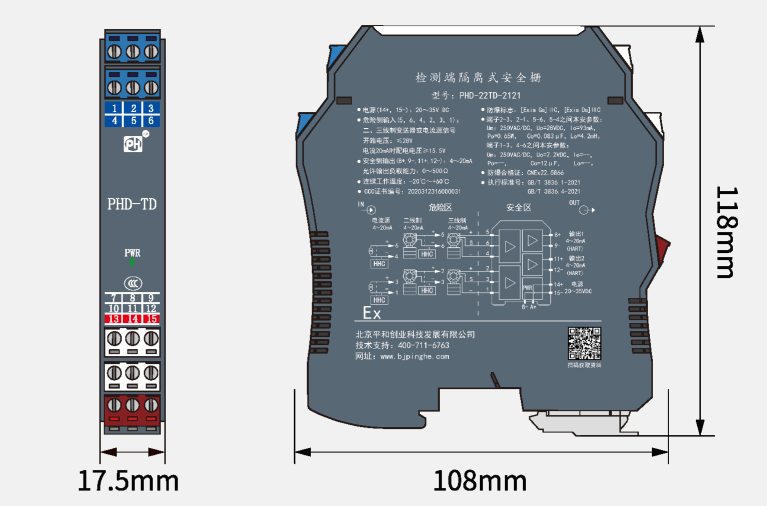

| 供電電壓 | 20~35VDC，功耗<2.8W（24VDC，變送器輸入，輸出20mA時） |
|---|---|
| 配電點輸出電源 | 電路輸出20mA時，配電電壓≥16V |
| 輸入信號 | 二、三線制或4~20mA（HART） |
| 輸出信號 | 4~20mA（HART) |
| 允許輸出負載能力 | 0-500Ω（可定制） |
| 輸出精度 | 0.1%F.S（典型值：0.05%F.S） |
| 溫度漂移 | 0.005%F.S/℃ |
| 適用現場設備 | 二、三線制變送器、電流源信號，本產品可以與多廠家產品相連接（ABB、Fisher、Rosemount、Honeywel1）,以及以引進技術的3351、EJA、SIEMENS等產品） |
| 溫度參數 | 工作溫度：-20℃~+60℃，存儲溫度：-40℃~+80℃ |
| 空氣相對濕度 | 10%~95%RH無凝露 |
| 絕緣強度 | 本安端與非本安端（≥3000VAC/min)；電源與非本安端之間（≥1500VAC/min) |
| 絕緣電阻 | ≥100MΩ(輸入/輸出/電源間） |
| 外形尺寸 | 厚12.5mm×寬108mm×高118mm |
| 電磁兼容性 | 符合IEC 61326-1（GB/T18268），IEC 61326-3-1 |
| 防爆標志 | [Exia Ga]ⅡC |
| 功能安全認證 | S1L2，符合IEC 61508EN61511標準 |
| 認證機構 | 國家防爆電氣產品質量監督檢驗中心CQST認證 |
| 認證參數（端子1-2之間） | Um=250V Uo=3.5V lo=--mA Co=100uF Lo=--mH Po-=--W |
| 認證參數（端子3-4之間） | Um=250V Uo=28V Io=93mA Co=0.05uF Lo=2.4mH Po=0.65W |
| 安裝場所要求 | 可與具有ⅡA、ⅡB、ⅡC危險氣體的0區本安儀表相連接 |
| 平均無故障時間 | ≤100000小時 |
