PHC-11TF-14
一入一出 開關量輸出 隔離式安全柵
-
通道數：
一進一出
-
輸入：
觸點及邏輯電平
-
輸出：
開關量驅動
開關量輸出隔離式安全柵
PHC-11TF-14 一入一出
輸入: 開關觸點、邏輯電平
PHC-11TF-14 一入一出
輸入: 開關觸點、邏輯電平
輸出: 12V/45mA驅動
概述
開關量輸出隔離式安全柵，通過安全區的觸點開關、邏輯電平信號控制，驅動危險區的現場本安設備。從而控制電磁閥、聲光報警器等。信號狀態指示燈設紅黃雙色，報警顯示紅色，輸出電磁閥等工作顯示黃色。
該產品需獨立供電，電源、輸入、輸出三端隔離。
開關量輸出隔離式安全柵，通過安全區的觸點開關、邏輯電平信號控制，驅動危險區的現場本安設備。從而控制電磁閥、聲光報警器等。信號狀態指示燈設紅黃雙色，報警顯示紅色，輸出電磁閥等工作顯示黃色。
該產品需獨立供電，電源、輸入、輸出三端隔離。
| 供電電壓 | 20~35VDC，功耗約2.2W |
|---|---|
| 輸入 | 開關觸點，邏輯電平 |
| 輸出 | 開路電壓>24V，UE/IE=12.8V/45mA置反功能：K1置“0N”側，電路輸出置反 |
| 報警繼電器功能 | 撥碼開關K2置“ON”側，電路選用報警功能負載電阻<50Ω，短路報警（SC)，負載電阻>10KΩ，開路報警（LB） |
| 報警繼電器輸出特性 | 響應時間：20ms，驅動能力：250VAC/2A，30VDC/2A電阻性負載時 |
| 適用現場設備 | 本安電磁閥、聲光報警器 |
| 溫度參數 | 工作溫度：-20℃~+60℃， 存儲溫度：-40℃~+80℃ |
| 空氣相對濕度 | 10%~95%RH無凝露 |
| 絕緣強度 | 本安端與非本安端（≥3000VAC/min）；電源與非本安端之間（≥1500VAC/min) |
| 絕緣電阻 | ≥100MΩ（輸入/輸出/電源間） |
| 外形尺寸 | 厚12.5mm×寬108mm×高118mm |
| 電磁兼容性 | 符合IEC 61326-1（GB/T18268），IEC 61326-3-1 |
| 防爆標志 | [Exia Ga]ⅡC |

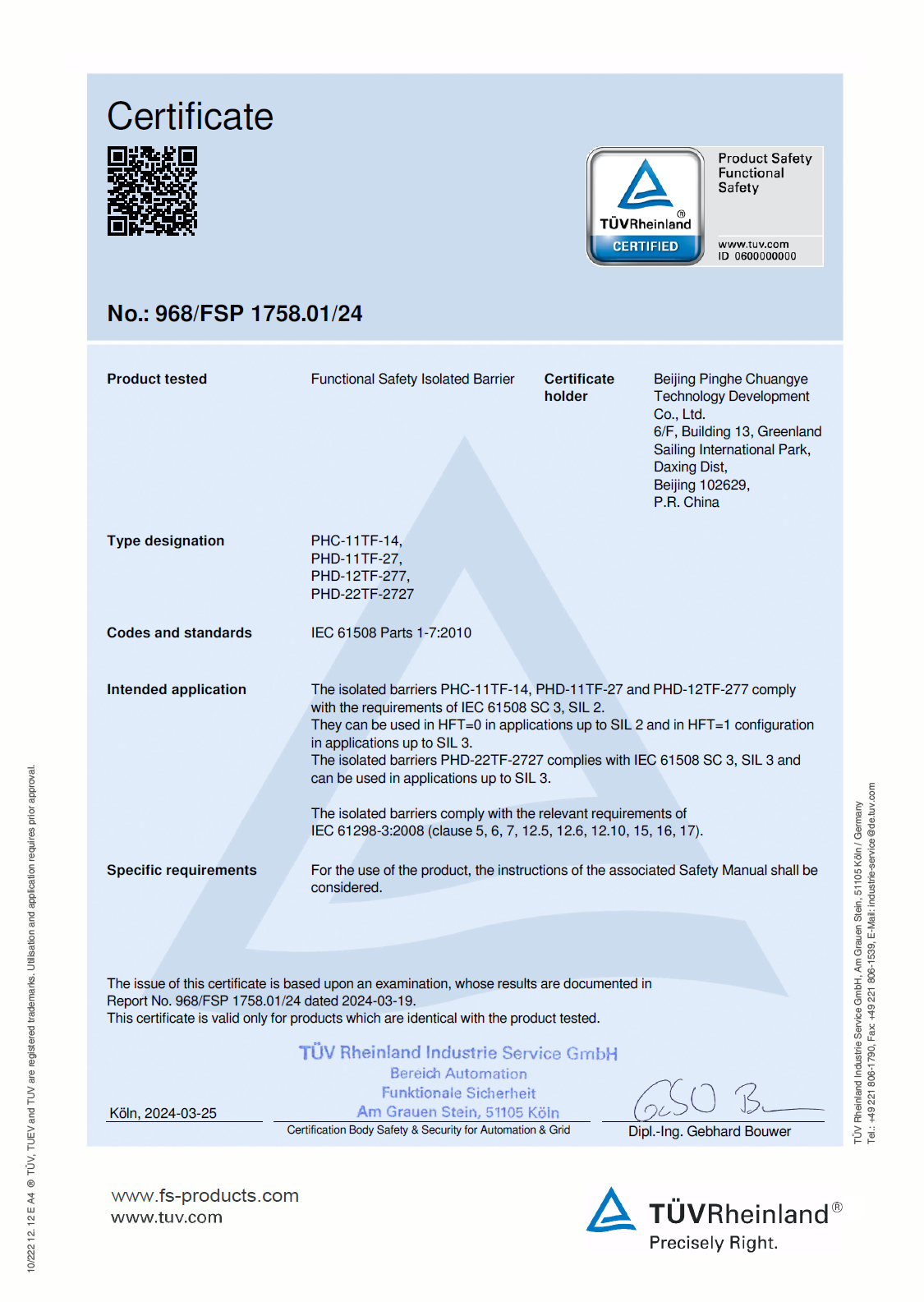

| 功能安全認證 | SIL2，符合IEC 61508 EN 61511標準 |

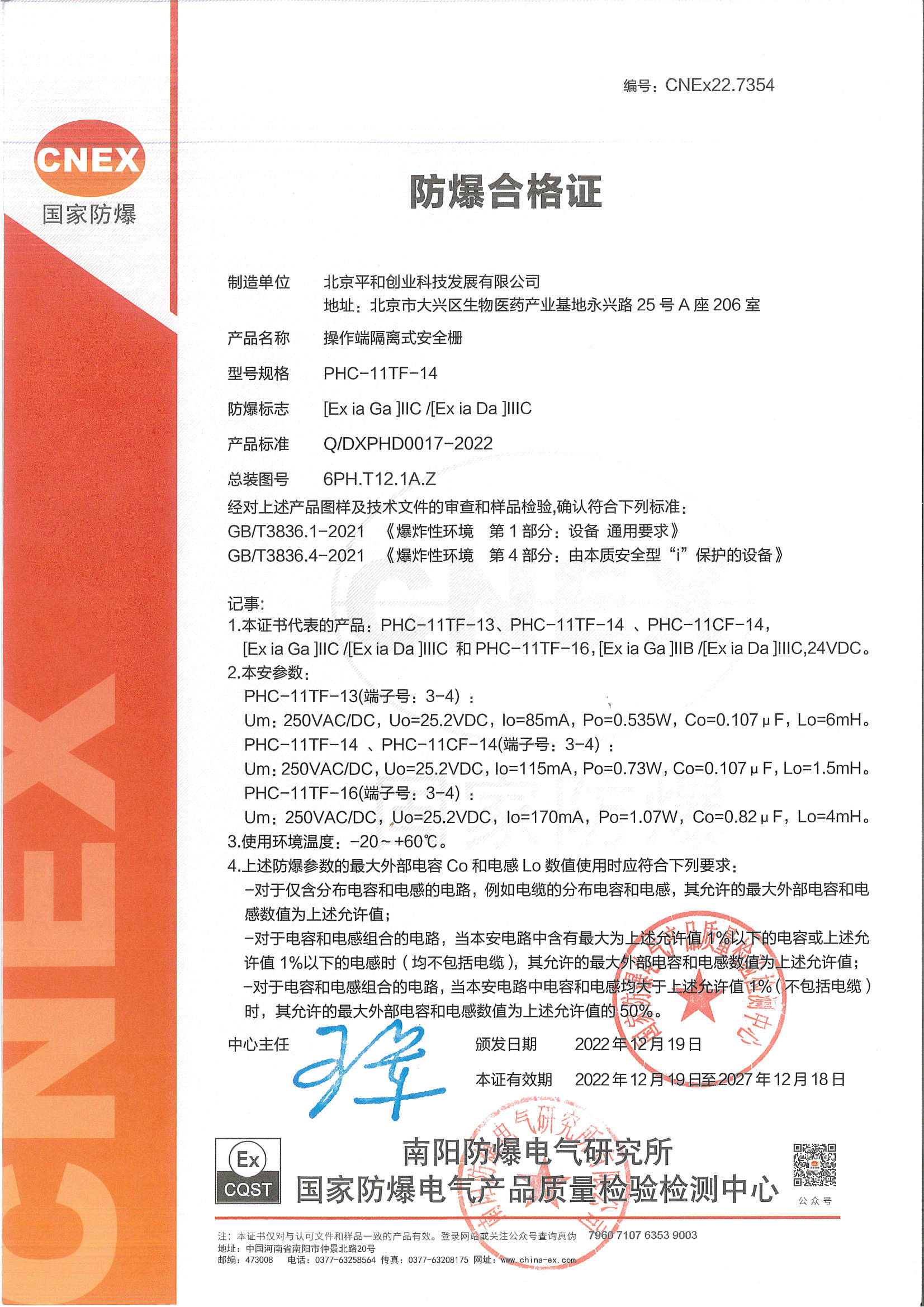

| 認證機構 | 國家防爆電氣產品質量監督檢驗中心CQST認證 |
| 認證參數（端子3-4之間） | Um=250V Uo=28V Io=119mA Co=0.05uF Lo=2.1mH Po=0.83W |
| 安裝場所要求 | 可與具有ⅡA、ⅡB、ⅡC危險氣體的0區本安儀表相連接 |
| 平均無故障時間 | 約100000小時 |
