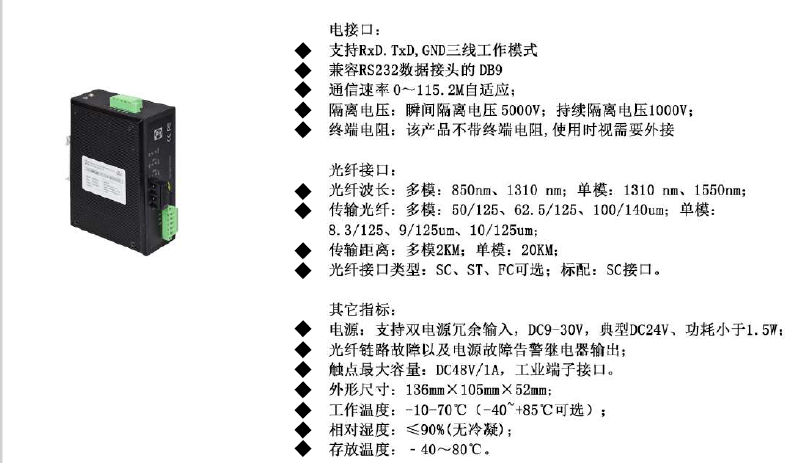

PH-TY系列工業級RS-232數據光端機
PH-TY系列產品是一款工業級RS-232數據光端機，速率支持0~115.2M,DB9接口兼容RS-232數據接頭，同時支持工業端子接線，單光口/雙光口鏈網支持，支持RS-232協議。35mmDIN,DC9-30V電源.PH-TYRS232222支持兩路可級聯上下行光纖接口，一路數據接口PH-TYRS232221支持一路光纖接口，一路數據接口。
| 特點 |
*支持RS-232工業控制現場總線協議。通信速率0~115.2M自適應。
*光纖最遠通信距離可達60KM。
*接口采用與RS-232數據接頭兼容的DB9接口。
*電接口具備1500V電壓隔離以及600W浪涌保護功能。
*采用DC9-30V寬電源輸入，雙電源兄余，DC1000V電源隔離，反接保護，滿足各種苛刻工業現場的需求。提供繼電器輸出光纖鏈路以及電源故障告警。
*采用標準工業35mm導軌安裝方式。
|
|---|---|
| 其它指標 |
電源：支持雙電源冗余輸入，DC9-30V，典型DC24V、功耗小于1.5W：
光纖鏈路故障以及電源故障告警繼電器輸出：
觸點最大容量：DC48V／1A，工業端子接口。
外形尺寸：136mmx105mmx52mm；
工作溫度：-10-70℃（-40～＋85℃可選）；
相對濕度：≤90％（無冷凝）；
存放溫度：-40～80℃。
|
| 光纖接口 |
光纖波k:: 850m, 1310 mm;模: 1310 nm, 1550nm;
傳輸光纖:多模: 50/125, 62. 5/125, 100/140um:單模:8.3/125, 9/125um, 10/125um;
傳輸距離:多模2KM;單模: 20KM;
光纖接口類型: SC, ST, FC可選:標配: sC接口.
|
| 電接口 |
支持RxD.TxD，GND三線工作模式兼容RS232數據接頭的DB9通信速率0~115.2M自適應：
隔離電壓：瞬間隔離電壓5000V；持續隔離電壓1000V；
終端電阻：該產品不帶終端電阻，使用時視需要外接
|
