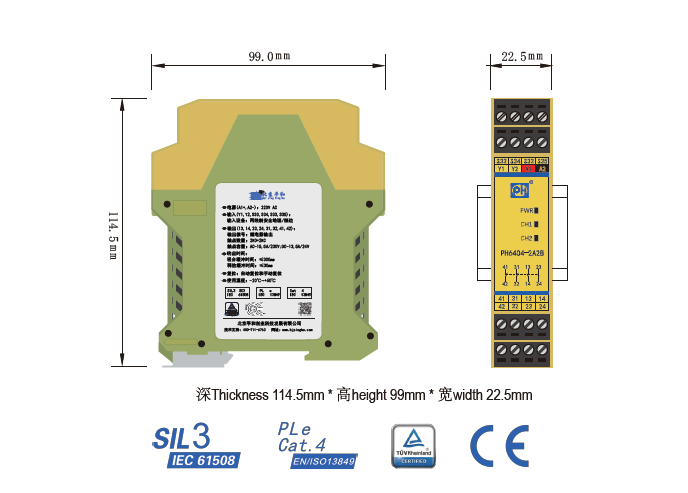

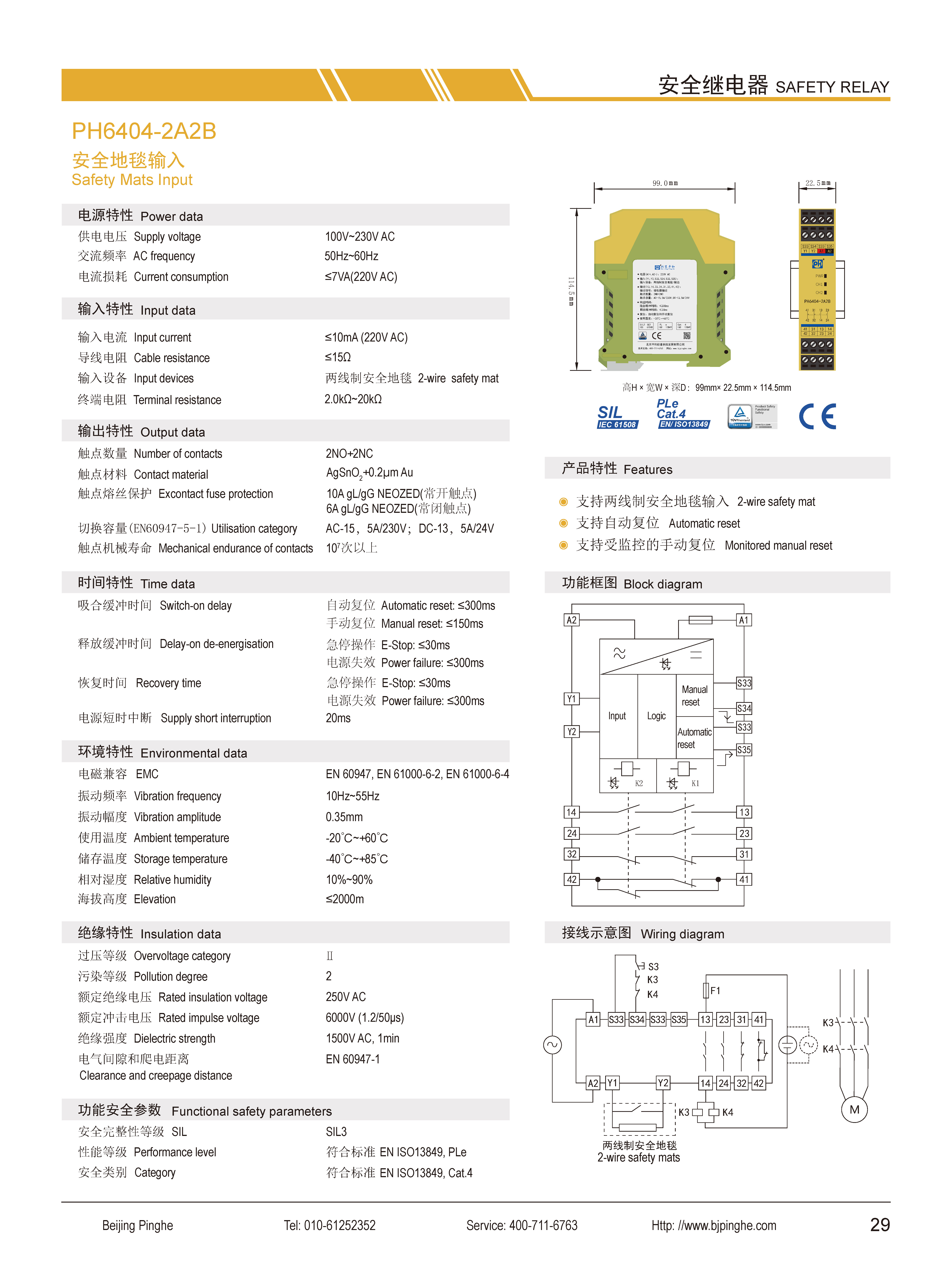

PH6404-2A2B
PH6403-2A2B是一款安全繼電器控制模塊，適用于兩線制安全地毯輸入，具有2路常開(NO)安全輸出觸點和2路常閉(NC)輔助輸出觸點的安全繼電器。它支持手動或自動復位，并具有復位按鈕監控功能。
PH6404-2A2B
安全地毯輸入
產品特性
支持兩線制安全地毯輸入
支持自動復位
支持受監控的手動復位
支持兩線制安全地毯輸入
支持自動復位
支持受監控的手動復位
| 供電電壓 |
100V~230V AC
|
|---|---|
| 交流頻率 |
50Hz~60Hz
|
| 電流損耗 |
≤7VA(220V AC)
|
| 輸入電流 |
≤10mA (220V AC)
|
| 導線電阻 |
≤15Ω
|
| 輸入設備 |
兩線制安全地毯
|
| 終端電阻 |
2.0KΩ~20KΩ
|
| 觸點數量 |
2NO+2NC
|
| 觸點材料 |
AgSnO,+0.2um Au
|
| 觸點熔絲保護 |
10AgL/gG NEOZED(NO)(常開觸點);
6AgL/gG NEOZED(NC)(常閉觸點)
|
| 切換容量 |
AC-15，5A/230V;DC-13，5A/24V
|
| 觸點機械壽命 |
10^7次以上
|
| 吸合緩沖時間 |
自動復位 :≤300ms;
手動復位 :≤150ms
|
| 釋放緩沖時間 |
急停操作:≤30ms;
電源失效:≤300ms
|
| 恢復時間 |
急停操作:≤30ms;
電源失效 :≤300ms
|
| 電源短時中斷 |
20ms
|
| 電源失效 |
≤300ms
|
| 電磁兼容 |
EN 60947, EN 61000-6-2,EN 61000-6-4
|
| 振動頻率 |
10Hz~55Hz
|
| 振動幅度 |
0.35mm
|
| 使用溫度 |
-20℃~+60℃
|
| 儲存溫度 |
-40℃~+85℃
|
| 相對濕度 |
10%~90%
|
| 海拔高度 |
≤2000m
|
| 過壓等級 | I |
| 污染等級 | 2 |
| 額定絕緣電壓 |
250V AC
|
| 額定沖擊電壓 |
6000V (1.2/50us)
|
| 絕緣強度 |
1500V AC, 1min
|
| 電氣間隙和爬電距離 |
EN 60947-1
|
| 安全完整性等級 |
SIL3
|
| 性能等級 |
符合標準EN ISO13849,PLe
|
| 安全類別 |
符合標準EN ISO13849,Cat.4
|
