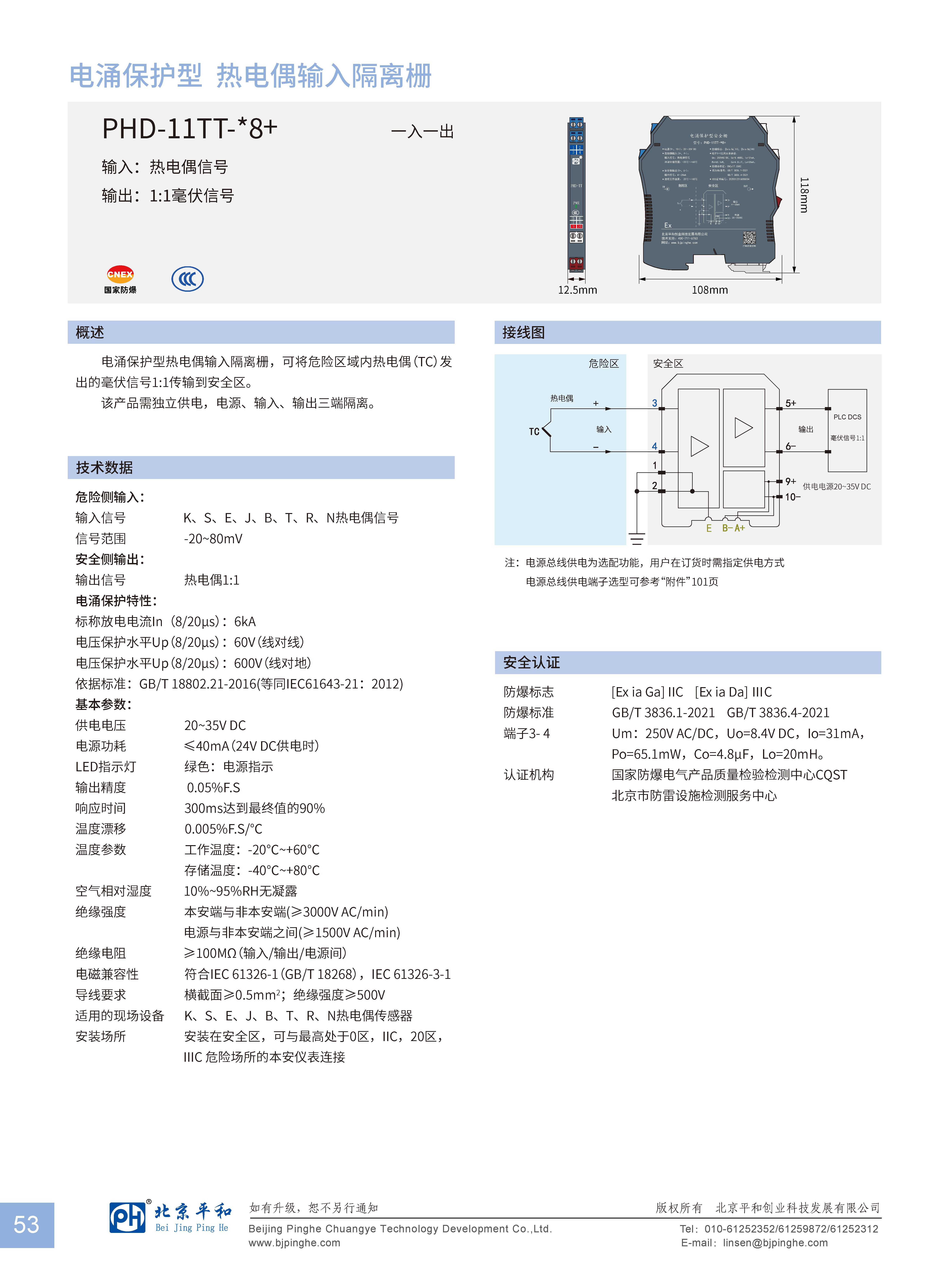

熱電偶輸入隔離式安全柵
PHD-11TT-*8+ 一入一出
輸入：熱電偶信號
輸出：1:1毫伏信號
概述
電涌保護型熱電偶輸入隔離柵，可將危險區域內熱電偶(TC)發出的毫伏信號1：1隔離傳輸?shù)桨踩珔^(qū)。
概述
電涌保護型熱電偶輸入隔離柵，可將危險區域內熱電偶(TC)發出的毫伏信號1：1隔離傳輸?shù)桨踩珔^(qū)。
該產品需獨立供電，電源、輸入、輸出三端隔離。
“*”表示熱電偶輸入類型，具體型號用代碼表示（詳見“"輸入信號類型和量程表”)。
| 危險側輸入 |
輸入信號 K、S、E、J、B、T、R、N熱電偶信號
信號范圍 -20~80mV
|
|---|---|
| 安全側輸出 |
輸出信號 熱電偶1:1
|
| 電涌保護特性 |
標稱放電電流In（ 8/20μs）：6kA
電壓保護水平Up（8/20μs）：60V（線對線）
電壓保護水平Up（8/20μs）：600V（線對地）
依據標準：GB/T 18802.21-2016(等同IEC61643-21：2012)
|
| 供電電壓 | 20~35V DC |
| 電源功耗 |
≤40mA（24V DC供電時）
|
| LED指示燈 |
綠色：電源指示
|
| 輸出精度 | 0.05%F.S |
| 響應時間 | 300ms達到最終值的90% |
| 溫度漂移 | 0.005%F.S/℃ |
| 溫度參數 |
工作溫度：-20℃~+60℃
存儲溫度：-40℃~+80℃
|
| 空氣相對濕度 | 10%~95%RH無凝露 |
| 絕緣強度 |
本安端與非本安端(≥3000V AC/min)
電源與非本安端之間(≥1500V AC/min)
|
| 絕緣電阻 | ≥100MΩ（輸入/輸出/電源間） |
| 電磁兼容性 | 符合IEC 61326-1（GB/T 18268），IEC 61326-3-1 |
| 導線要求 | 橫截面≥0.5mm2；絕緣強度≥500V |
| 適用的現場設備 | K、S、E、J、B、T、R、N熱電偶傳感器 |
| 安裝場所 | 安裝在安全區，可與最高處于0區，IIC，20區，IIIC 危險場所的本安儀表連接 |
