PHM-7230Ex三通道開關量輸入模塊
將工業現場危險區的3路開關量信號隔離轉換為數字信號，按照MODBUS RTU通訊協議。通過RS485通訊方式， 將數字信號提供給PHM-7100、PLC或上位機系統。

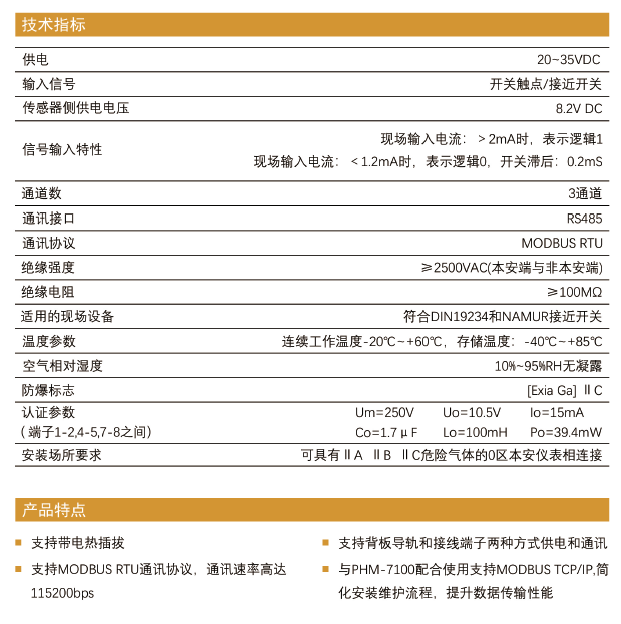

| 供電 | 20-35VDC | |
|---|---|---|
| 輸入信號 | 開關觸點及接近開關 | |
| 傳感器側供電電壓 | 8.2VDC | |
| 信號輸入特性 |
現場輸入電流：>2mA時，表示邏輯1
現場輸入電流：<1.2mA時，表示邏輯0，開關滯后：0.2mS
|
|
| 通道數 | 3通道 | |
| 通訊接囗 | RS485 | |
| 通訊協議 | MODBUS RTU | |
| 絕緣強度 | ≥2500VAC(本安端與非本安端) | |
| 絕緣電阻 | ≥100MΩ | |
| 適用的現場設備 | 符合DIN19234和 NAMUR接近開關 | |
| 溫度參數 | 連續工作溫度-20℃-+60℃，存儲溫度：-40℃~+85℃ | |
| 空氣相對濕度 |
10%-95%RH無凝露
|
|
| 防爆標志 | [Exia Ga]Il C | |
| 認證參數 | 端子1-2，4-5，7-8之間：Um=250V Uo=10.5V lo=15mA Co=1.7uF Lo=100mH Po=39.4mW | |
| 安裝場所要求 | 可具有ⅡA ⅡB ⅡC危險氣體的0區本安儀表相連接 |
