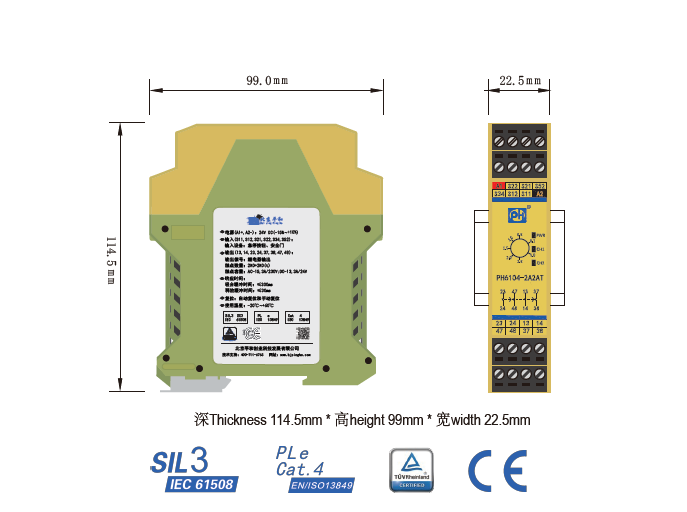

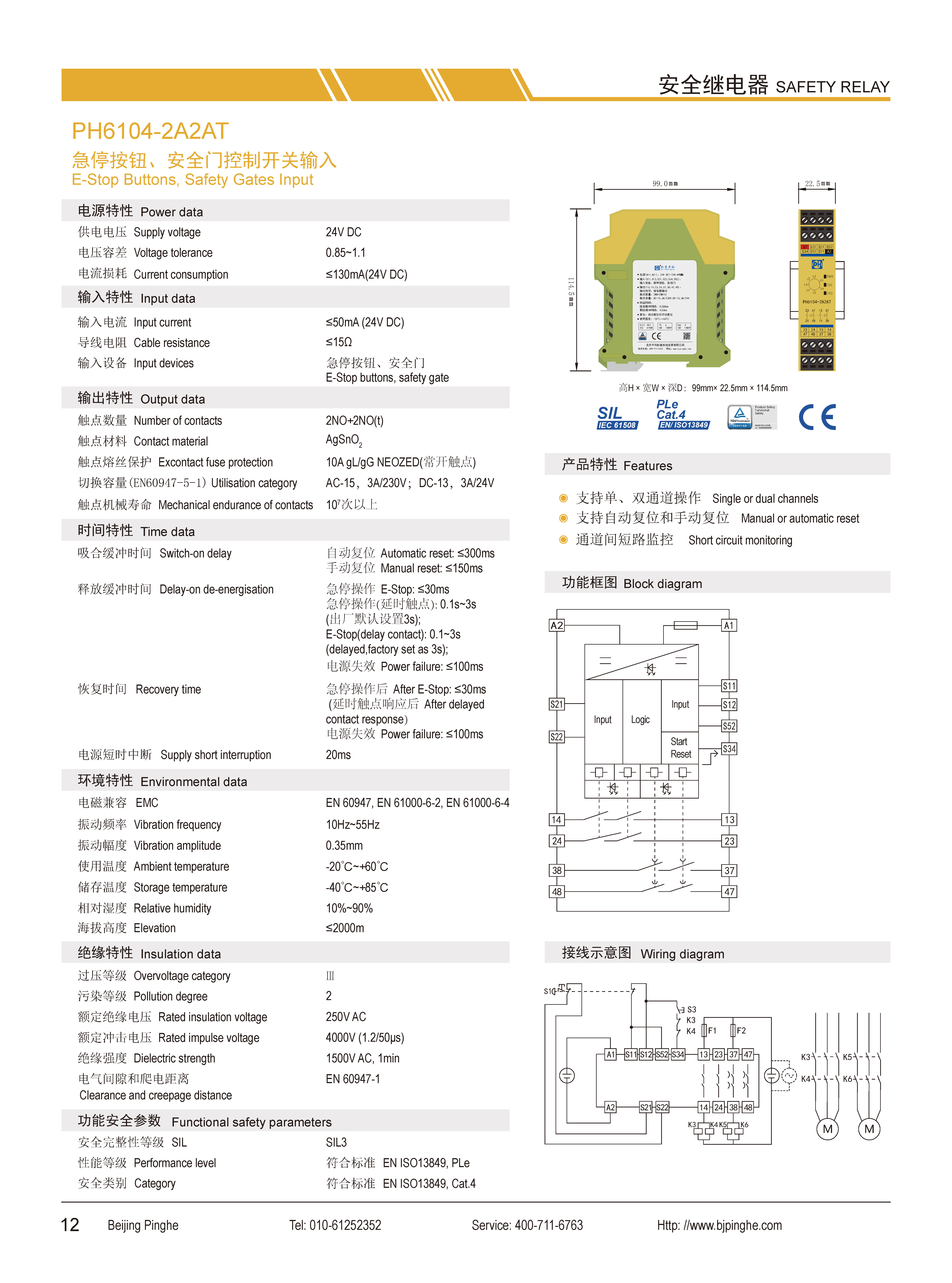

PH6104-2A2AT
PH6104-2A2AT是一款安全繼電器控制模塊，適用于急停按鈕、安全門控制開關輸入，具有2路非延時常開(NO)安全輸出觸點和2路延時常開(NO)安全輸出觸點的安全繼電器。它可選擇單，雙通道操作，手動或自動復位，并具有通道間短路監控功能。
PH6104-2A2AT
產品特性
急停按鈕、安全門控制開關輸入
產品特性
支持單、雙通道操作
支持自動復位和手動復位
支持自動復位和手動復位
通道間短路監控
| 供電電壓 |
24V DC
|
|---|---|
| 電壓容差 |
0.85~1.1
|
| 電流損耗 |
≤130mA(24V DC)
|
| 輸入電流 |
≤50mA (24V DC)
|
| 導線電阻 |
≤15Ω
|
| 輸入設備 |
急停按鈕、安全門
|
| 觸點數量 |
2NO+2NO(t)
|
| 觸點材料 | AgSnO2 |
| 觸點熔絲保護 | 10A gL/gG NEOZED(常開觸點) |
| 切換容量(EN60947-5-1) |
AC-15，3A/230V；DC-13，3A/24V
|
| 觸點機械壽命 | 10^7次以上 |
| 吸合緩沖時間 |
自動復位 : ≤300ms 手動復位 : ≤150ms |
| 釋放緩沖時間 |
急停操作 : ≤30ms
急停操作(延時觸點): 0.1s~3s
(出廠默認設置3s)
|
| 恢復時間 |
急停操作后 : ≤30ms (延時觸點響應后 )
電源失效 : ≤100ms
|
| 電源短時中斷 |
20ms
|
| 電磁兼容 |
EN 60947, EN 61000-6-2, EN 61000-6-4
|
| 振動頻率 |
10Hz~55Hz
|
| 振動幅度 |
0.35mm
|
| 使用溫度 |
- 20℃~+60℃
|
| 儲存溫度 |
-40℃~+85℃
|
| 相對濕度 |
10%~90%
|
| 海拔高度 |
≤2000m
|
| 過壓等級 |
Ⅲ
|
| 污染等級 | 2 |
| 額定絕緣電壓 |
250V AC
|
| 額定沖擊電壓 |
4000V (1.2/50μs)
|
| 絕緣強度 |
1500V AC, 1min
|
| 電氣間隙和爬電距離 |
EN 60947-1
|
| 安全完整性等級 |
SIL3
|
| 性能等級 |
符合標準 EN ISO13849, PLe
|
| 安全類別 |
符合標準 EN ISO13849, Cat.4
|
