PHC-11TF-16
一入一出 開關量輸出 隔離式安全柵
-
通道數:
一進一出
-
輸入:
觸點及邏輯電平
-
輸出:
開關量驅動
開關量輸出隔離式安全柵
PHC-11TF-16 一入一出
輸入: 開關觸點、邏輯電平
PHC-11TF-16 一入一出
輸入: 開關觸點、邏輯電平
輸出: 12V/60mA驅動
概述
開關量輸出隔離式安全柵,通過安全區的觸點開關、邏輯電平信號控制,驅動危險區的現場本安設備。從而控制電磁閥、聲光報警器等。信號狀態指示燈設紅黃雙色,報警顯示紅色,輸出電磁閥等工作顯示黃色。
開關量輸出隔離式安全柵,通過安全區的觸點開關、邏輯電平信號控制,驅動危險區的現場本安設備。從而控制電磁閥、聲光報警器等。信號狀態指示燈設紅黃雙色,報警顯示紅色,輸出電磁閥等工作顯示黃色。
該產品需獨立供電,電源、輸入、輸出三端隔離。
供電電壓 | 20~35VDC,功耗約2.2W |
---|---|
輸入 | 開關觸點,邏輯電平 |
輸出 | 開路電壓>24V,UE/IE=12.8V/45mA置反功能:K1置“0N”側,電路輸出置反 |
報警繼電器功能 | 撥碼開關K2置“ON”側,電路選用報警功能負載電阻<50Ω,短路報警(SC),負載電阻>10KΩ,開路報警(LB) |
報警繼電器輸出特性 | 響應時間:20ms,驅動能力:250VAC/2A,30VDC/2A電阻性負載時 |
適用現場設備 | 本安電磁閥、聲光報警器 |
溫度參數 | 工作溫度:-20℃~+60℃, 存儲溫度:-40℃~+80℃ |
空氣相對濕度 | 10%~95%RH無凝露 |
絕緣強度 | 本安端與非本安端(≥3000VAC/min);電源與非本安端之間(≥1500VAC/min) |
絕緣電阻 | ≥100MΩ(輸入/輸出/電源間) |

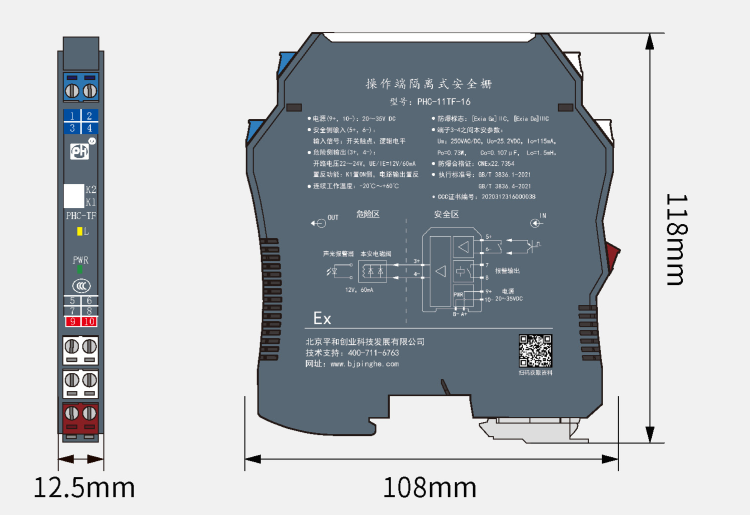

外形尺寸 | 厚12.5mm×寬108mm×高118mm |
電磁兼容性 | 符合IEC 61326-1(GB/T18268),IEC 61326-3-1 |
防爆標志 | [Exia Ga]ⅡC |
功能安全認證 | SIL2,符合IEC 61508 EN 61511標準 |
認證機構 | 國家防爆電氣產品質量監督檢驗中心CQST認證 |
認證參數(端子3-4之間) | Um=250V Uo=28V Io=119mA Co=0.05uF Lo=2.1mH Po=0.83W |
安裝場所要求 | 可與具有ⅡA、ⅡB、ⅡC危險氣體的0區本安儀表相連接 |
平均無故障時間 | 約100000小時 |
