PHD-11TF-28
一入一出 開關量輸入 隔離式安全柵
-
通道數：
一進一出
-
輸入：
觸點及NAMUR接近開關輸入
-
輸出：
晶體管輸出+報警（可選配）
開關量輸入隔離式安全柵
PHD-11TF-28 一入一出
輸入: 開關觸點/接近開關
概述
輸出: 晶體管
概述
開關量輸入晶體管輸出隔離式安全柵，將來自危險區的開關觸點或接近開關的輸入信號，通過安全柵隔離傳輸?shù)桨踩珔^(qū)晶體管輸出。線路故障檢測功能在模塊頂部LED燈顯示。模塊的撥碼開關用來設置輸入和輸出同相或反相控制，以及設置開啟或關閉線路故障檢測報警指示功能。
該產品需獨立供電，電源、輸入、輸出三端隔離。
| 供電電壓 | 20~35VDC，功耗≤1.0W |
|---|---|
| 輸入信號 | 開關觸點/接近開關 |
| 現場傳感器側供電電壓 | 8V |
| 信號輸入特性 | 現場輸入電流：>2.1mA時，表示0N；現場輸入電流：<1.2mA時，表示OFF開關滯后作用：0.2ms |
| 晶體管輸出特性 | NPN型晶體管發射極或集電極開路輸出，驅動能力：輸出電流<20mA（1.2KQ)，內部最大電流100mA，設短路電流保護 |
| 輸出e-c間導通/截止?fàn)顟B(tài)可轉換控制 | 撥碼開關K1置“0N”側，晶體管輸出e-c間導通撥碼開關K1置“OFF”側，晶體管輸出e-c間截止撥碼開關K2置“0N”側，電路選用指示燈紅燈報警功能 |

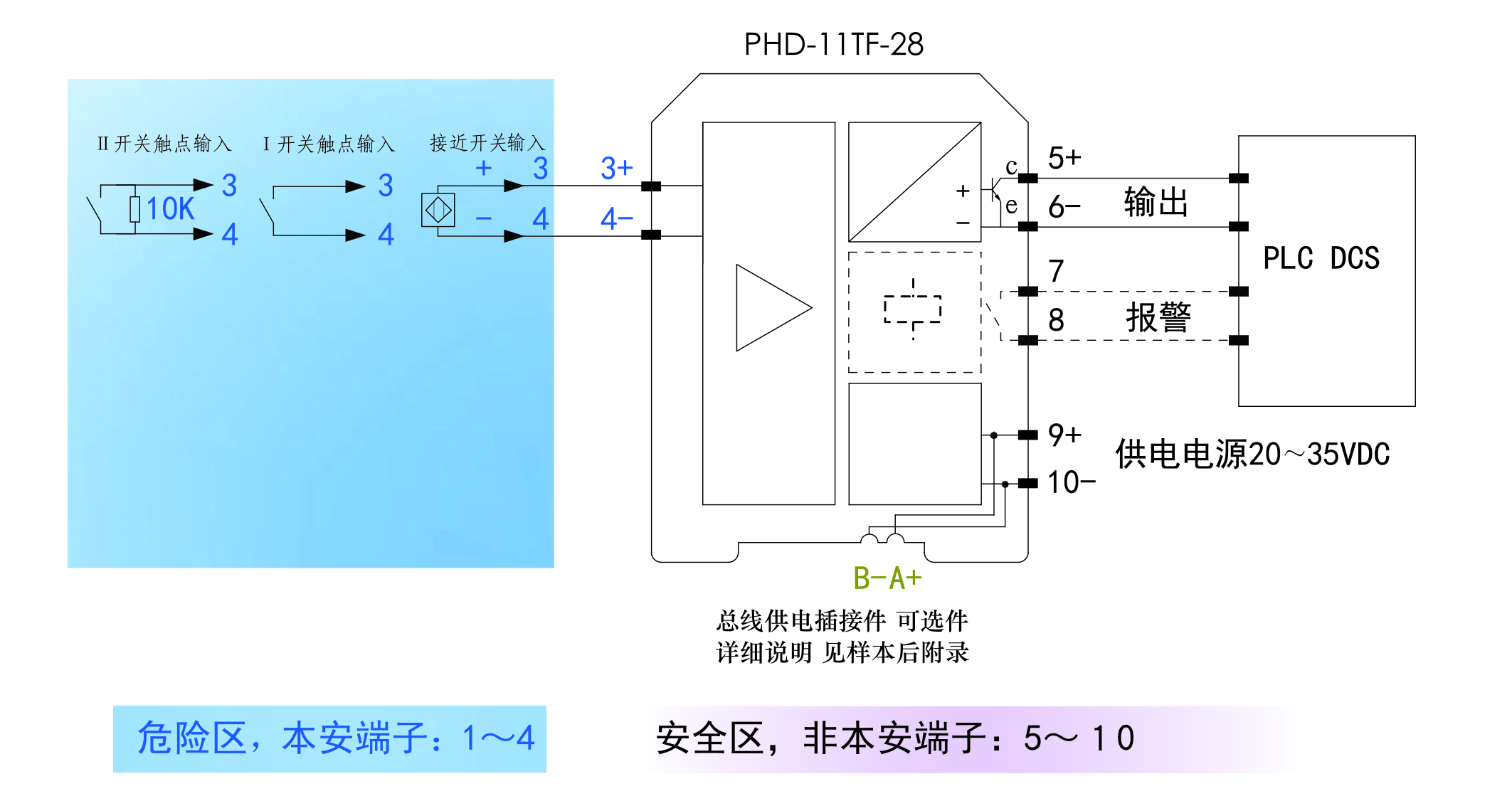

| 指示燈報警功能 | 現場輸入電流>7mA，短路報警（SC)，現場輸入電流<0.1mA，開路報警（LB）開關觸點輸入，需斷線檢測功能時，須在開關兩端并聯10KQ電阻（如下圖接線圖中開關觸點Ⅱ） |
| 適用現場設備 | 干接點或符合DIN19234標準的NAMUR型接近開關等 |
| 溫度參數 | 工作溫度：-20℃~+60℃， 存儲溫度：-40℃~+80℃ |
| 空氣相對濕度 | 10%~95%RH無凝露 |
| 絕緣強度 | 本安端與非本安端（≥3000VAC/min）；電源與非本安端之間（≥1500VAC/min) |
| 絕緣電阻 | ≥100MΩ（輸入/輸出/電源間） |

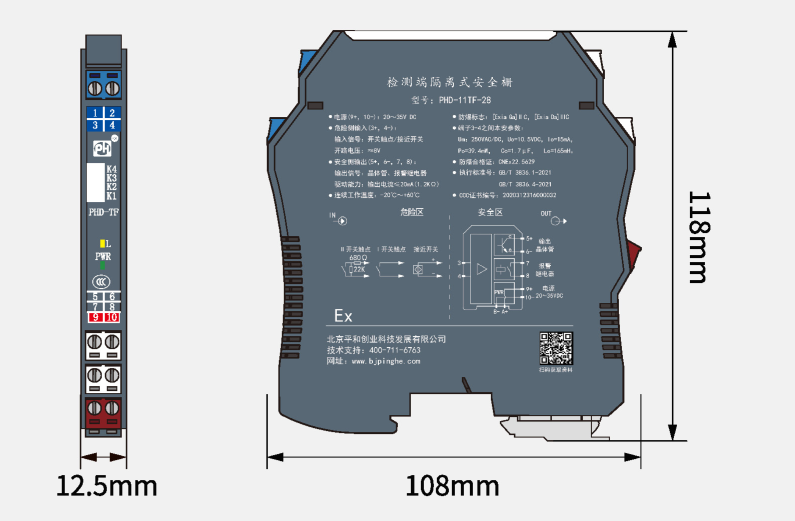

| 外形尺寸 | 厚12.5mm×寬108mm×高118mm |
| 電磁兼容性 | 符合IEC 61326-1（GB/T18268），IEC 61326-3-1 |
| 防爆標志 | [Exia Ga]ⅡC |

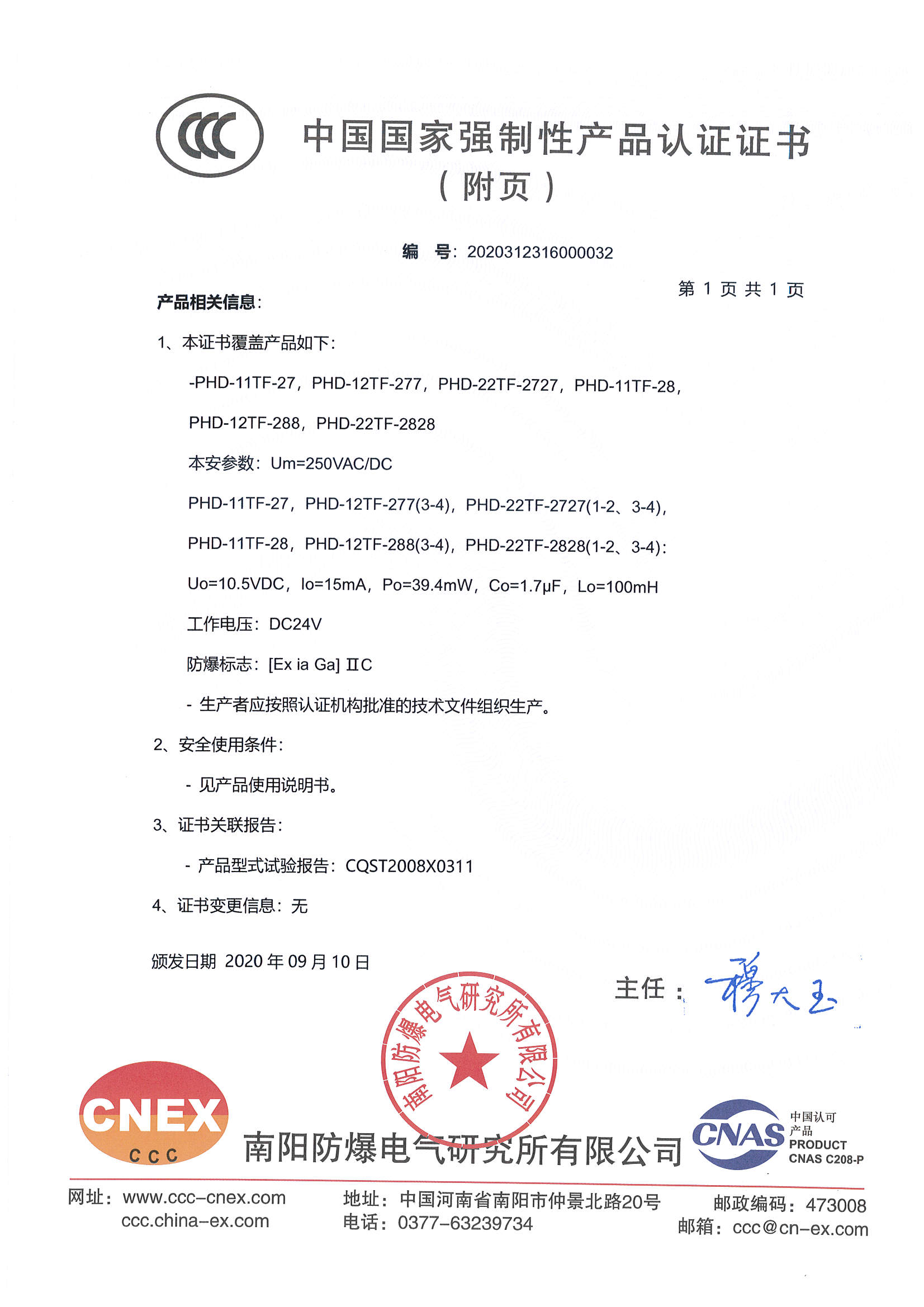

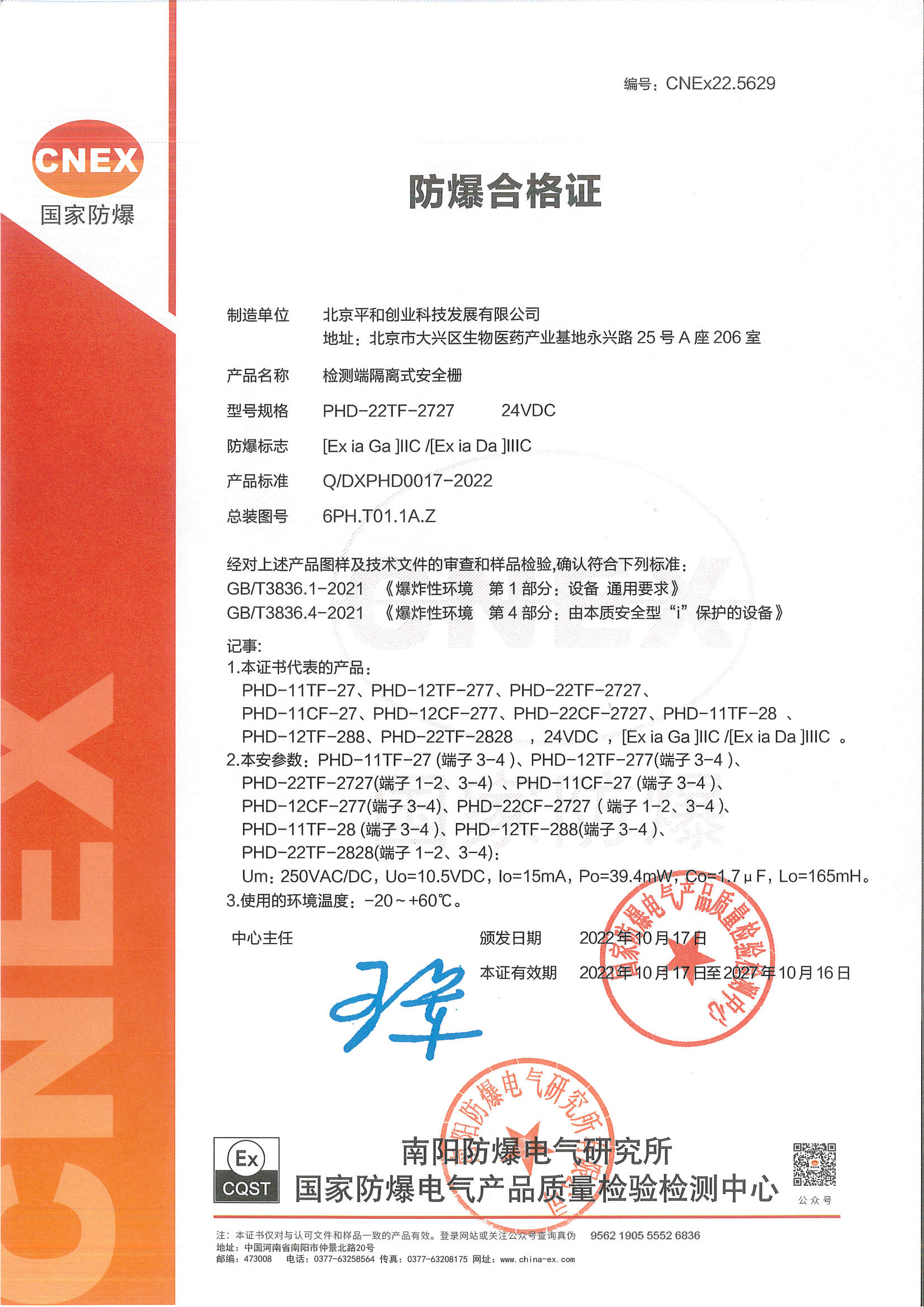

| 認證機構 | 國家防爆電氣產品質量監督檢驗中心CQST認證 |
| 認證參數（端子3-4）之間 | Um=250V Uo=10.5V Io=15mA Co=1.7uF Lo=150mH Po=39.4mW |
| 安裝場所要求 | 可與具有ⅡA、ⅡB、ⅡC危險氣體的0區本安儀表相連接 |
| 平均無故障時間 | ≤100000小時 |
