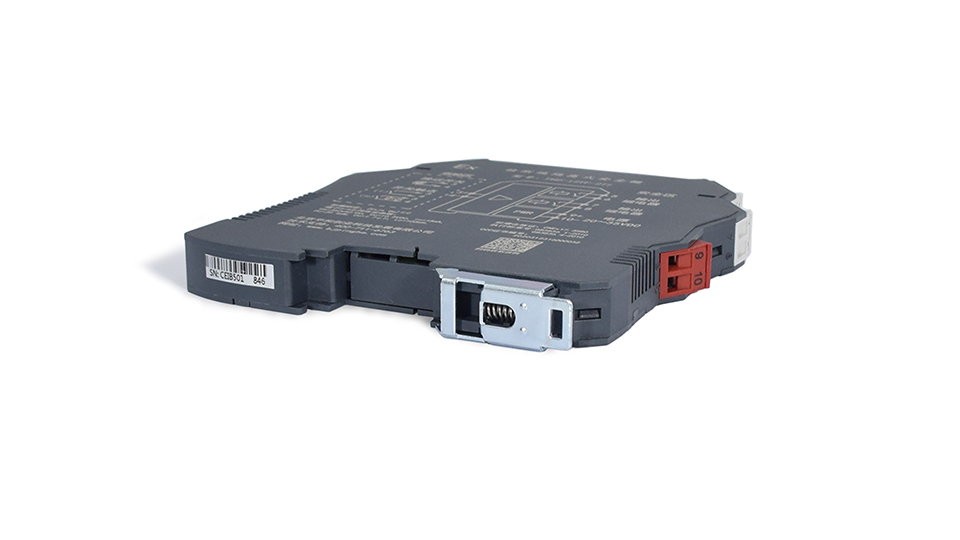

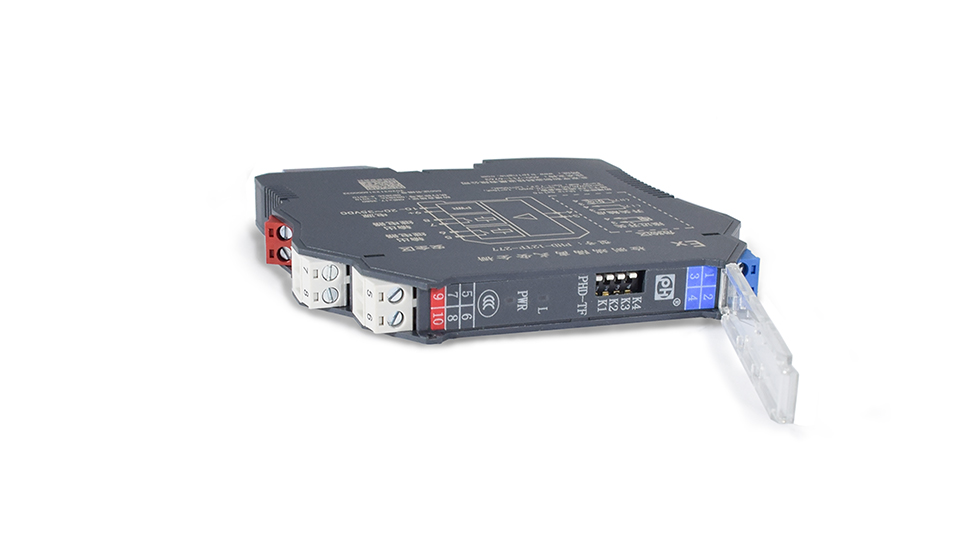

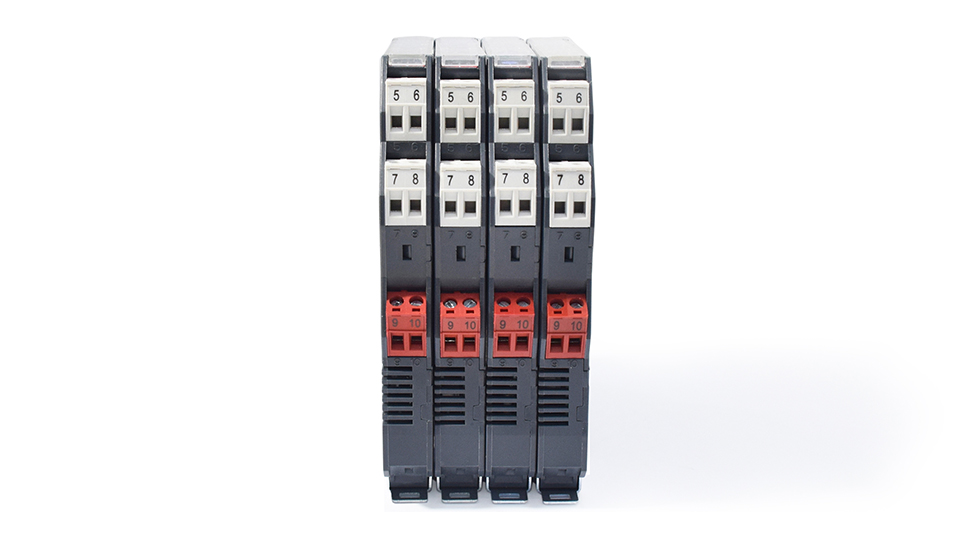

PHD-12TF-277
一入二出 開關量輸入 隔離式安全柵
-
通道數：
一進二出
-
輸入：
觸點及NAMUR接近開關輸入
-
輸出：
繼電器
開關量輸入隔離式安全柵
PHD-12TF-277 一入二出
PHD-22TF-2727 二入二出
輸入: 開關觸點/接近開關
輸出: 繼電器
概述
開關量輸入繼電器輸出隔離式安全柵，將來自危險區的開關觸點或接近開關的輸入信號，通過安全柵隔離傳輸?shù)桨踩珔^(qū)繼電器輸出。線路故障檢測功能在模塊頂部LED燈顯示。模塊的撥碼開關用來設置輸入和輸出同相或反相控制，以及設置開啟或關閉線路故障檢測報警指示功能。
開關量輸入繼電器輸出隔離式安全柵，將來自危險區的開關觸點或接近開關的輸入信號，通過安全柵隔離傳輸?shù)桨踩珔^(qū)繼電器輸出。線路故障檢測功能在模塊頂部LED燈顯示。模塊的撥碼開關用來設置輸入和輸出同相或反相控制，以及設置開啟或關閉線路故障檢測報警指示功能。
該產品需獨立供電，電源、輸入、輸出三端隔離。
| 供電電壓 | 20~35VDC，功耗<1.5W |
|---|---|
| 輸入信號 | 開關觸點/接近開關 |
| 現場傳感器側供電電壓 | 8V |
| 信號輸入特性 | 現場輸入電流：>2.1mA時，表示ON；現場輸入電流：<1.2mA時，表示OFF。開關滯后作用：0.2ms |
| 繼電器輸出特性 | 響應時間：20ms，驅動能力：250VAC/2A，30VDC/2A電阻性負載時 |
| 輸出常開/常閉觸點轉換控制 | 撥碼開關K1、K3置“ON”側，繼電器輸出“常閉”撥碼開關K1、K3置“OFF”側，繼電器輸出“常開”撥碼開關K2、K4置“ON”側，電路選用指示燈紅燈報警功能 |

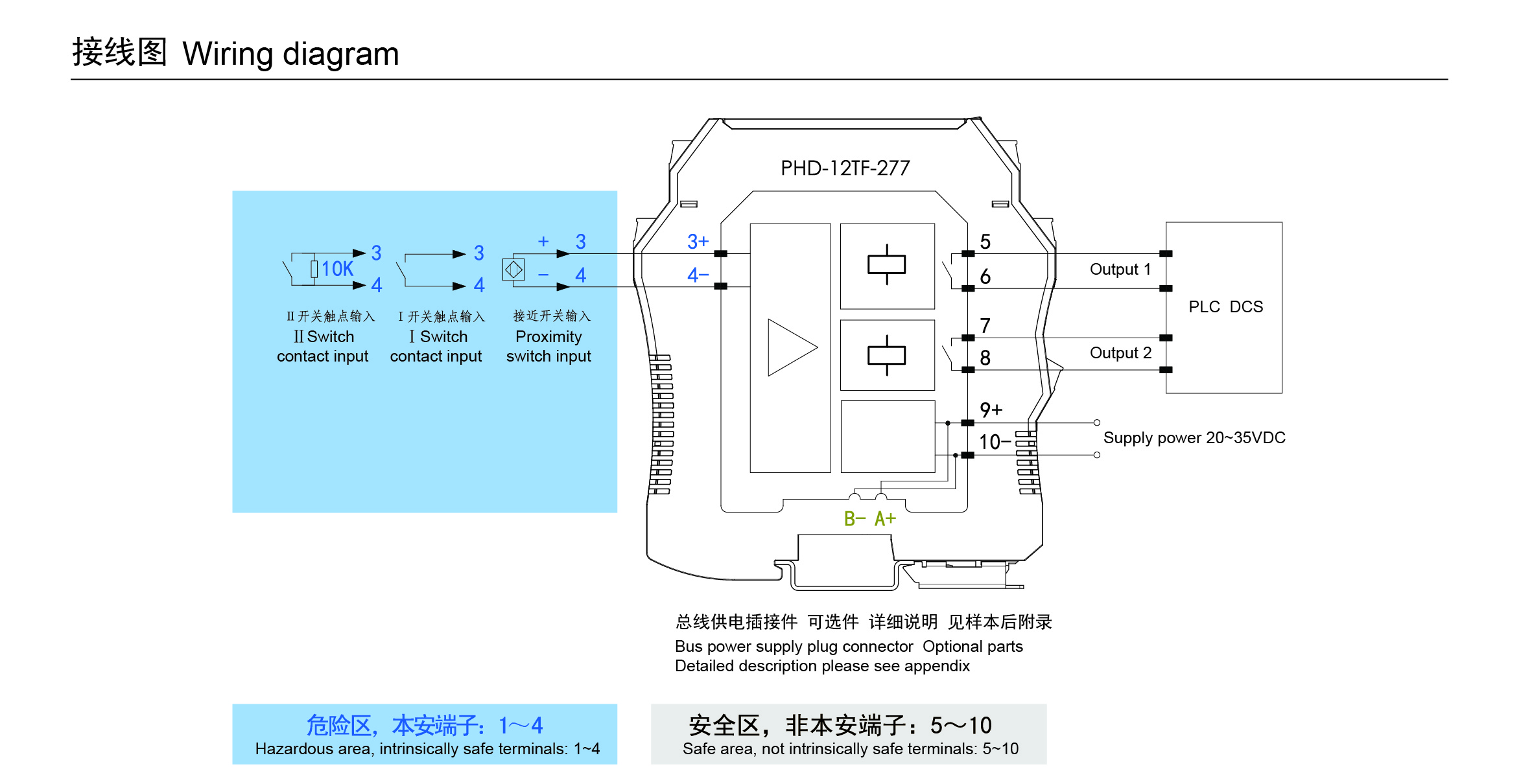

| 指示燈報警功能 | 現場輸入電流>7mA，短路報警（SC)，現場輸入電流<0.1mA，開路報警（LB）開關觸點輸入，需斷線檢測功能時，須在開關兩端并聯10KΩ電阻（如下圖接線圖中開關觸點Ⅱ） |
| 適用現場設備 | 干接點或符合DIN19234標準的NAMUR型接近開關等 |
| 溫度參數 | 工作溫度：-20℃~+60℃， 存儲溫度：-40℃~+80℃ |
| 空氣相對濕度 | 10%~95%RH無凝露 |
| 絕緣強度 | 本安端與非本安端（≥3000VAC/min）；電源與非本安端之間（≥1500VAC/min) |
| 絕緣電阻 | ≥100MΩ（輸入/輸出/電源間） |
| 外形尺寸 | 厚12.5mm×寬108mm×高118mm |
| 電磁兼容性 | 符合IEC 61326-1（GB/T18268），IEC 61326-3-1 |
| 防爆標志 | [Exia Ga]ⅡC |
| 功能安全認證 | S1L2，符合IEC 61508 EN 61511標準 |
| 認證機構 | 國家防爆電氣產品質量監督檢驗中心CQST認證 |
| 認證參數（端子3-4）之間 | Um=250V Uo=10.5V Io=15mA Co=1.7uF Lo=150mH Po=39.4mW |
| 安裝場所要求 | 可與具有ⅡA、ⅡB、ⅡC危險氣體的0區本安儀表相連接 |
| 平均無故障時間 | ≤100000小時 |
