根據歐盟要求，出口到歐盟成員國的設備必須經過CE認證，電氣設備符合標準EN60204-1的要求，工業設備要安裝安全繼電器，今天就講一講安全繼電器的應用。

安全繼電器是由數個繼電器與電路組合而成，為的是要能互補彼此的異常缺陷，達到正確且低誤動作的繼電器完整功能，使其失誤和失效值愈低，安全因素則愈高，因此需設計出多種安全継電器以保護不同等級機械，主要目標在保護暴露于不同等級之危險性的機械操作人員。

安全繼電器與一般繼電器的主要差別在哪里? 所謂“安全繼電器”并不是“沒有故障的繼電器”，而是發生故障時做出有規則的動作，它具有強制導向接點結構，萬一發生接點熔結現象時也能確保安全，這一點同一般繼電器完全不同。

一、安全繼電器用在何處呢?

用在帶有確認機器安全的輸入，確認安全后，給接觸器等的輸入進行控制的安全電路的設計上

二、對安全電路的要求？

1.在緊急停止解除時，機器不能出現突然再啟動

2.萬一機器安全電路發生故障時，可以停止機器動力電源

3.安全電路發生故障時，機器不能再啟動

像安全開關、光幕等確認安全的輸入，無法做到上述功能，那么，怎樣才能做到安全電路呢?是靠雙重電路就可以了?

A單靠雙重化是不行的。 雙重化是必要的，但是除此之外，必備如下幾個條件，雙重化電路的互相檢查確認所有安全電路已經斷開一次，必要時由作業者操作便可以啟動等條件。還有從另一個角度來說，輸入的開關接線短路或電線外皮破損而引起的接地的可能性時，必須預防因此而引起的機器突然啟動 。

實際上，為了方便安全電路的構成，將安全繼電器和其他組件組合配套，把基本的緊急停止電路、安全電路組成電路模塊的產品稱為安全繼電器模塊。

安全繼電器顧名思義要安全，它是一個安全回路中所必須的控制部分(安全回路包括安全輸入，控制器，安全輸出)，安全繼電器接受了安全輸入(比方說安全光幕、安全門鎖）。通過內部回路的判斷，確定性的輸出開關信號到設備的控制回路里。它的輸入輸出一般都是冗余的，并且觸點都是強制導向的開關。 其實安全繼電器說白了就是把2-4個繼電器混在了一起，各自的觸點很多是互鎖的，這樣就可以有效地監控外部回路的觸點是否熔接，或者有沒有短路等現象。

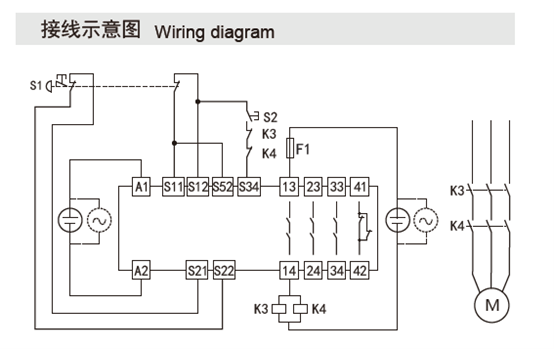

以北京平和安全繼電器為例： 端子A1,A2接電源，S21,S22----通道一，接急停、門禁、光幕、限位開關等；S11,S12----通道二，接急停、門禁、光幕、限位開關等。13，14；23，24；33，34；41，42分別接控制回路1、控制回路2、控制回路3和控制回路4。 PH6101-3A1B和PH6102-3A1B(M)的區別在于一個是“自動啟動”運行模式，一個是“監控啟動”運行模式。

三、機械安全認證遵循的標準主要是哪幾個？

IEC 61508 / ISO 13849/ IEC 62061 。



四、如何選用安全繼電器？

根據安全回路輸入設備的不同，安全繼電器通過輸入設備、輸出通道數、后端驅動能力要求、安全等級和功能要求這五方面來選型。機械安全回路的輸入設備通常為安全傳感器，主要有急停按鈕、安全門、安全光幕、安全墊、聯鎖裝置、雙手按鈕、激光掃描器等。





北京平和的安全繼電器產品，是可以覆蓋以上功能的安全產品，擁有德國萊茵SIL安全認證，采用失效安全技術、觸點熔接保護。配置雙通道安全條件，特殊的邏輯結構設計，對安全輸出進行反饋監控，功能異常消除，安全隱患不積累。
